Pro spínání výkonovými MOS-FET tranzistory (12-24V, 1-15A)
Vybrané parametry některých MOS-FETů
Typ mOhm V A ----------------------------------------------- IRF540 70 100 33 * IFR640 180 200 18 x IRF840 850 500 8 x IRFZ44 17 55 49 * IRF4905 20 55 74 * IRF1404 4 48 84 * -----------------------------------------------
Spínáme přes optočlen, který nám sepne vstupním napětím, spínání TTL neotevře FET naplno a ten pak jede na menší výkon a k tomu víc topí.
- Pro verzi 24 V osazujeme dělič R13:R2 (1:1) oba cca 10k, zenerova dioda D1 (15V) ochrání FET proti případným špičkám
- Pro verzi 12 V odpor R13 nahradí propojka, pull-down R2 necháme 10k, zenerovu diodu neosazujeme.
R1 - 1k až 2k (spínáme-li 3V nebo 5V) R9 - 1k (nebo podle typu svítivé diody, pro vysocesvítívé dáváme 2k) R2 - 10k -30k R13 - Jumper(12V) - 10k (24V)

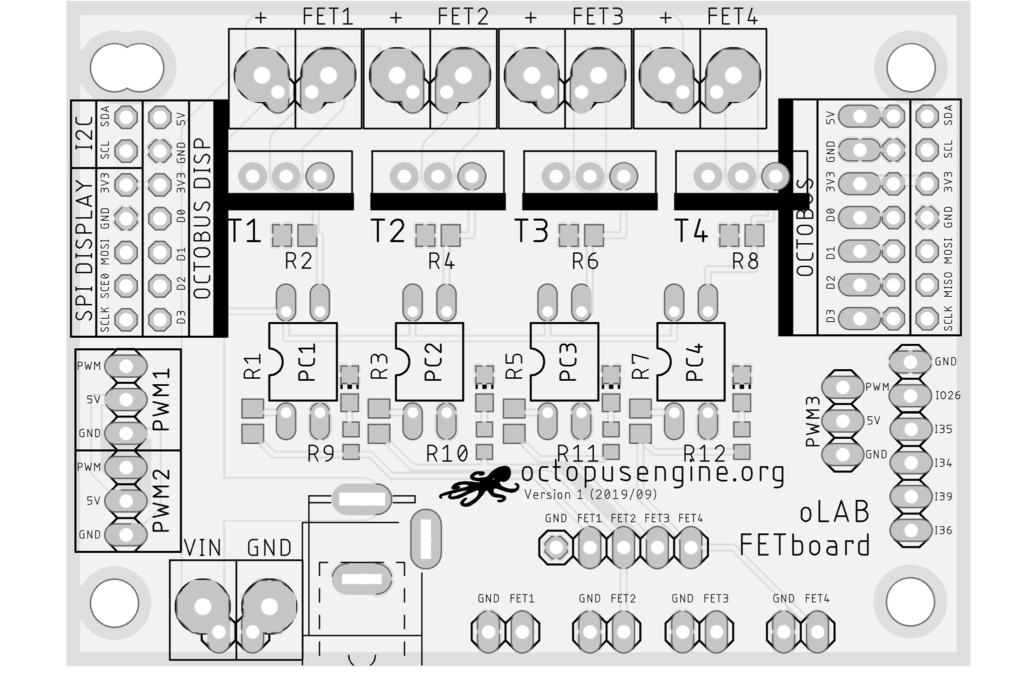

Máme možnost osadit čtyři kanály a využívíme OCTOBUS na levé straně, datové piny D0-D3 (přes jumpery na spodní straně desky [DO-FET1, …])
v měřící sestavě pro dva kanály 12A:
https://www.instagram.com/p/CelyGkRrAz0/
https://twitter.com/LabOctopus/status/1240682603222577152/photo/1
